Ключевым параметром в проектировании многоэтажных зданий является соотношение прочности и небольшого веса конструкций. Именно эти характеристики сделали алюминий самым популярным материалом при возведении небоскребов. Вместе с «АФК Лидер» – лидером рынка в производстве алюминиевых панелей и кассет – разбираемся в технических преимуществах материала для высотного строительства.
Во многом благодаря алюминию в XX веке сложился архетипический образ небоскрёба со светопрозрачными фасадами. Архитекторы ценят материал за соотношение прочности и небольшого веса – именно это и является одним из ключевых параметров в проектировании высотных зданий. Алюминиевая пластина весит вдвое меньше стальной той же жесткости. В итоге общий вес алюминиевых конструкций составляет от половины до двух третей стальных конструкций или до одной седьмой доли железобетонных при одинаковой несущей способности.
Самые распространённые форматы алюминиевых изделий на фасадах – это кассеты и линеарные панели. Кассеты из алюминиевых сплавов (АМГ2, АМГ3, АМГ5, 5005) – более бюджетный вариант, но они могут быть только гладкими, рельефа сделать не получится. Компания «АФК Лидер» выпускает кассеты мелкого и крупного формата – до 1450-5900 м, которые могут иметь разную форму – прямоугольную, квадратную, многоугольную, круглую и проч.
Для более сложных архитектурных задач подходят панели из алюминиевых сплавов (АД31, A6060 или A6063), которые делают методом экструзии. Панель – это цельная деталь до 7 м длиной и на лицевой стороне может иметь фактуру. Процесс установки панелей гораздо проще, отмечает Александр Савельев, генеральный директор «АФК Лидер». Они последовательно крепятся на подсистему с использованием скрытого замка – в этом их главное преимущество относительно кассет, где скрыть заклепки не всегда получается. С панелями можно получить более однородную и интересную по фактуре картинку. Тем более что под заказ можно изготовить любую панель с любым объемным нанесением.
Для сравнения, фиброцементные плиты – другой популярный материал для навесных фасадов в высотном строительстве – могут быть либо гладкими, либо с базовым рисунком и ограниченным выбором фактур. Фиброцемент часто встречается в современных проектах как имитация натурального камня, но поскольку он также более тяжелый, чем алюминий, он не используется на сверхвысоких зданиях. Вес элементов влияет и на скорость, и удобство монтажа, в чем алюминий, безусловно, выигрывает. Кроме того, по геометрии фиброцементные панели, получаемые методом отливки, ограничены стандартными форматами. Тогда как из алюминия возможно получить разные нестандартные формы или дополнительные декоративные элементы, как с помощью технологии экструзии, так и из листового материала.
В целом любой материал, алюминий или фиброцемент, на фасадах используются архитекторами с разными целями. «Алюминий, конечно, не дает глубокой тактильной фактуры, зато при помощи алюминиевых элементов можно делать объемные фасады, которые могут выступать в разных плоскостях, сочетаться заподлицо со светопрозрачной частью. Все это обыгрывается подсистемой, способом крепления – учитывая ветровые нагрузки на высоте, используемые решения должны быть заложены в несколько раз прочнее. Это достаточно дорого, но эффектно», – говорит Александр Савельев.
Алюминий – не пористый материал, однородный, и подвержен только колебаниям с точки зрения расширения от температуры, холода и нагрева, продолжает Александр Савельев. Стандартное расширение составляет 1 мм на 1 метр. Соответственно, если панели 7 метров, обязательно перед следующей деталью должен быть зазор, деформационный разрыв не мене 7 мм.

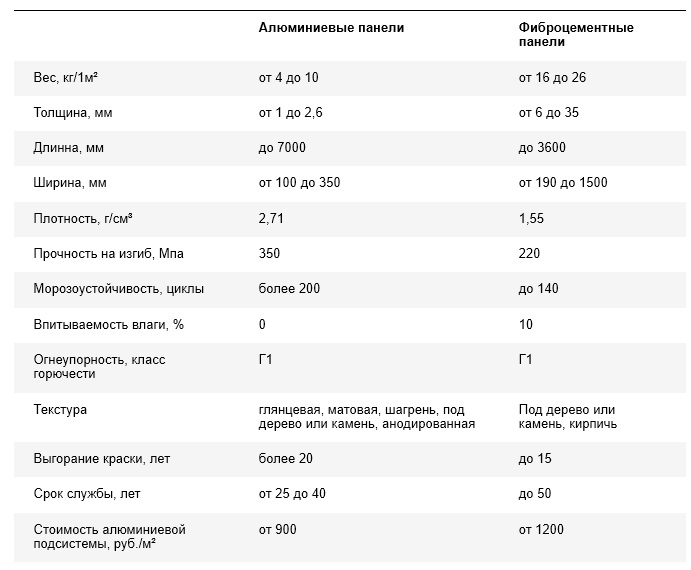

Сравнительная таблица характеристик алюминиевых панелей и фиброцемента (предоставлено компанией «АФК Лидер»)
«Фиброцемент имеет интересную фактуру за счет всяких добавок, он красиво смотрится на зданиях, можно сказать, что это дешевый аналог камню, – говорит Александр Савельев. – Плюс стоимость, если сравнивать с алюминием, то последний дороже и сложнее в производстве. Но с точки зрения долговечности и эксплуатационных качеств, алюминий выигрывает. Срок его службы около 50 лет, и поскольку это не пористый материал, с низким водопоглощением, уход за фасадами намного проще, чем за фиброцементными панелями, которые нужно часто мыть, поскольку поверхность впитывает в себя грязь и пыль. Алюминиевые фасады не нужно как-то особенно содержать и поддерживать, его можно помыть керхером, и поверхность будет иметь такой же вид, как при монтаже».
Кроме того, сейчас расширяются возможности алюминия по имитации на поверхности различных цветов, а также оттенков камня, дерева и проч. «АФК Лидер» использует для этого технологию сублимации. Она производится в два этапа, сначала – грунтовка с запеканием в печи, потом пленка – тоже в вакуумной печи, которая запекается на самой детали. Тем самым переносится рисунок.
«Вариантов расцветок тысячи, можно подобрать под любой проект, вплоть до полутонов, сделать образец под заказ архитектора, – отмечает Александр Савельев. – Преимущество нашей компании – это постоянное развитие, внедрение новых позиций, изделий в соответствии с текущими архитектурными трендами. Мы стараемся насытить рынок тем, что в настоящий момент актуально в строительстве».
Одним из таких трендов является использование ламелей по фасаду, чтобы сделать объем здания более воздушным. Ламели идут поверх вентфасада – кассет, сэндвича, фиброцемента или светопрозрачных конструкций – и варьируются по размерности от 150 мм до 400-500 мм. По словам Александра Савельева, алюминий позволяет реализовать и сложные решения с большим вылетом ламелей, в том числе на многоэтажных зданиях. Также доступны к заказу кассеты с перфорацией индивидуального изготовления, в которых разного диаметра отверстия могут составлять общий рисунок.
Приведем в пример три ярких проекта, реализующиеся в Москве с применением технологий «АФК Лидер»: их высококлассная архитектура демонстрирует широчайшие возможности конструкций из алюминия, подходящих для самых творчески нестандартных задач.

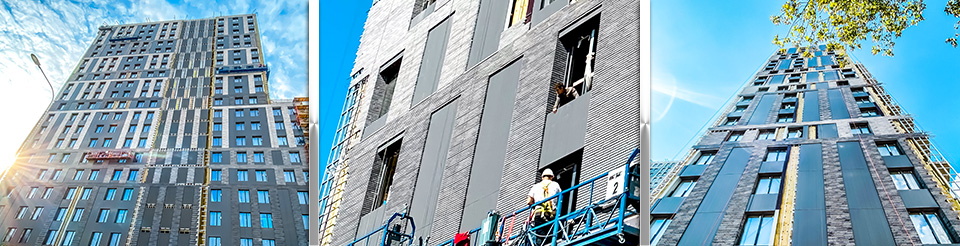

ЖК FORST / Архитектурное бюро WALL, проектное бюро «АПЕКС»
В проекте ЖК FORST архитекторы обратились к «АФК Лидер» на этапе создания рисунка панелей, который они хотели видеть. В стандартной раскладке такой панели не оказалось, и совместно с архитекторами и застройщиком был разработан рисунок, продуманы моменты стыковки, угловые декоративные элементы. «АФК Лидер» были изготовлены и поставлены алюминиевые панели типа RWP 250K3 ЖК FORST, а также декоративные профили (RWP D19, RWP D20 и RWP D21 и RWP D17).
Концепцию ЖК FORST разрабатывало бюро WALL. В характерной для себя стилистике архитекторы обыграли пространство набережной и создали яркую силуэтную композицию, в которой корпуса разворачиваются, следуя за изгибом реки. Как всегда у WALL, объемы мономатериальны как скульптуры и тектоничны, будто скальные разрезы. Так они становятся частью городского пейзажа, своей холодно-серой гаммой вписываясь в обычную московскую историю со свинцовым небом и сероватыми водами Москвы-реки.
Особое внимание в концепции уделяется качеству фасадных решений: в данном случае это послойное чередование светлых и темных слоев кирпича в сочетании с алюминиевыми панелями. Они формируют тщательно продуманный рисунок легкой структурной сетки, в нижней части более выраженной за счет кирпичных пилонов, в верхней части – более плоской. Ее ритм и местами неортогональные включения придают облику комплекса естественную природную динамику, отлично вписывающуюся в речной «фасад».

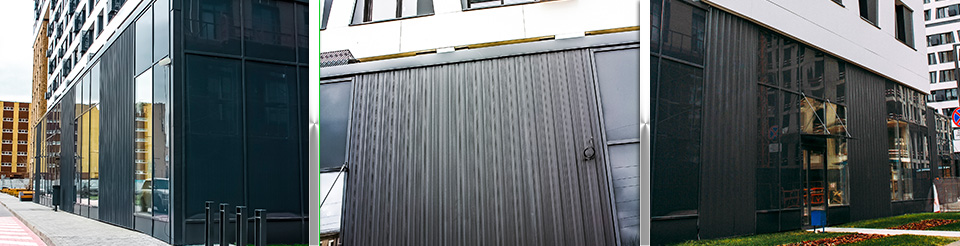

На фасадах ЖК Рихард смонтированы алюминиевые панели типа RWC 44 с использованием доборных алюминиевых элементов RWP D.
Победитель Urban Awards 2022 и Архитектурной премии Москвы (2019) жилой комплекс Рихард – еще один пример «скульптурного» подхода к высотному зданию. По мнению его авторов, бюро ATRIUM, архитектура – это скульптура, в которой можно жить, и поэтому она должна быть выполнена в максимально возможной для своего жанра пластике.
Вместо того, чтобы ставить несколько высотных башен, авторы проекта решили сыграть на контрасте форм и сбить масштаб, поставив консольно нависающие разномастные объемы друг над другом. Одни объемы вступают в образную перекличку со сталинской застройкой фасадами из желтоватой плитки, тогда как другие – подчеркнуто современны своей холодной облицовкой из белых алюминиевых лент со сбитым ритмом танцующих «пилонов». В основании этой сложной и захватывающей композиции, на уровне первых этажей, использовались алюминиевые панели графитового оттенка от «АФК Лидер», подчеркнувшие тектонику масс.

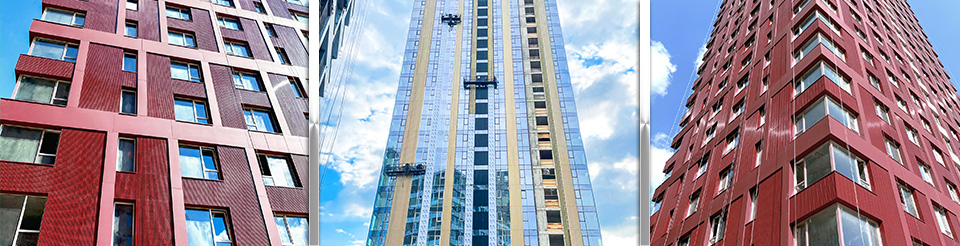

Для отделки фасада ЖК ALIA «АФК Лидер» были произведены и поставлены алюминиевые панели типа RWP 250K с использованием доборных алюминиевых элементов декоративных профилей RWP D14 и RWP D18. На первый корпус ЖК «АФК Лидер» подобрали готовое решение в комплексе с декоративными углами и стартовыми элементами. В текущем году компания планирует запускать для проекта два новых изделия, немного изменив размерность ячейки и сделав более объемную фактуру.
Район ÁLIA – часть современной застройки бывшего тушинского аэрополя. Он состоит из нескольких урбан-блоков разной высотности, разработанных архитектурным бюро SOM (Skidmore, Owings and Merrill). Район выходит в акватории Москвы-реки, вдоль которой разбит ландшафтный парк, и этот принцип живописной естественности авторы постарались перенести в проект: кварталы имеют свои доминанты – Gateway Tower 1 и Gateway Tower 2, образующие своеобразные «входные ворота» комплекса, башня Signature в City 1 является «автографом» архитекторов бюро SOM. Также по формообразованию выделяются «парковые» урбан-блоки с башнями Culture и Panorama Tower и секционные дома с террасами на крышах.
Фасадная концепция построена на сочетании композитных панелей и клинкерной плитки природных оттенков, от песочного до терракотового. Применение алюминиевых панелей позволило реализовать сложную геометрию и задуманный архитекторами эффект хамелеона – когда фасады меняют цвет в зависимости от угла падения солнечных лучей.
